Hướng dẫn sử dụng máy A5E- Máy may 1 kim điện tử

Máy A5E là dòng máy 1 kim hiện đại nhất mang thương hiệu Jack. Máy may 1 kim điện tử JACK A5E có đường khâu chính xác cao , dầu kín ,có thể thay đổi các kiểu may tùy thích, rất đẹp, nhiều mẫu may có sẵn trong máy.

Hướng dẫn sử dụng máy A5E

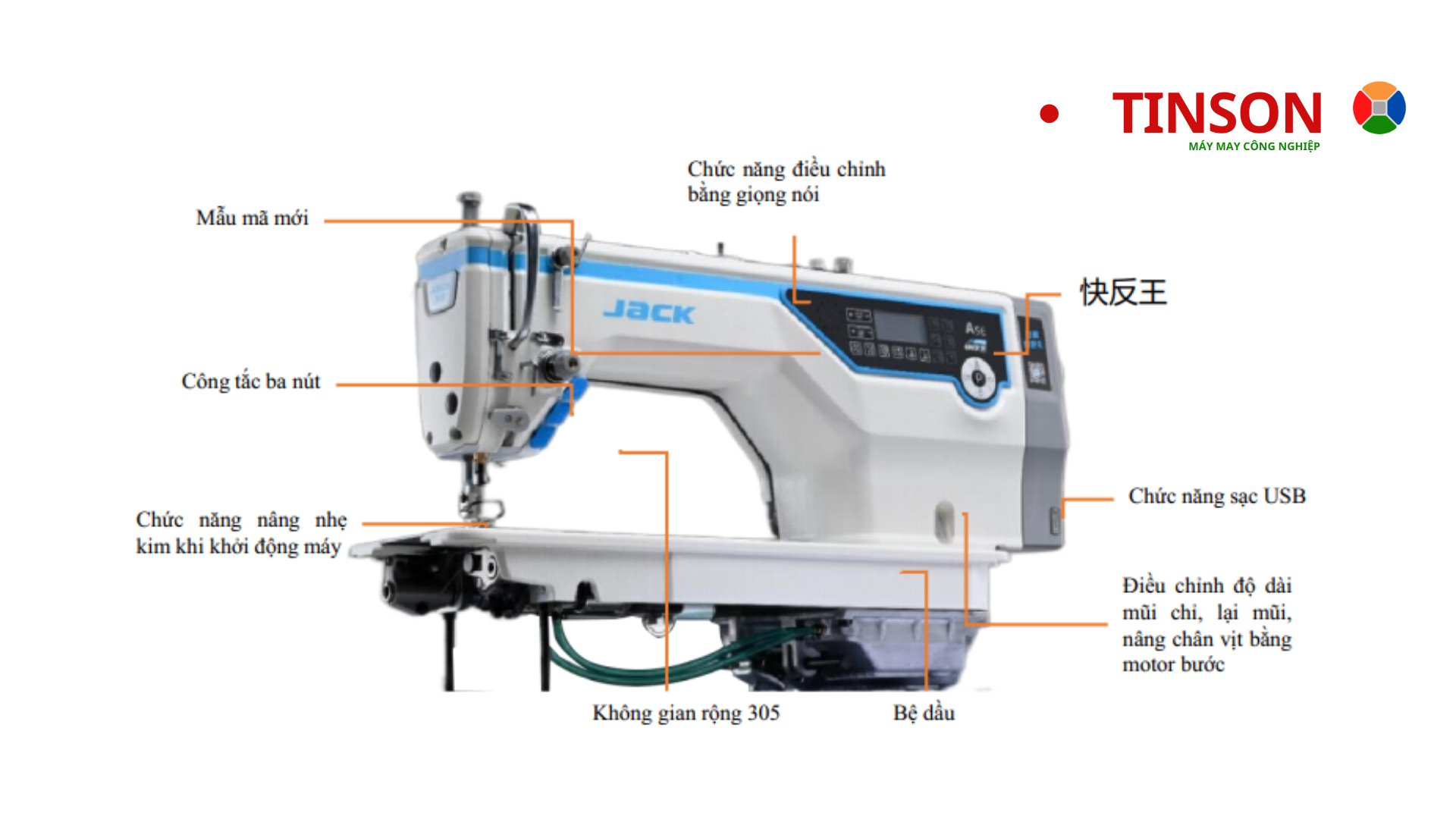

Giới thiệu máy A5E- Máy may 1 kim điện tử

Máy 1 kim tốc độ cao dòng A5E-A với thiết kế mẫu hình hoàn toàn mới, điều chỉnh độ dài mũi chỉ bằng motor bước, kỹ thuật nâng chân vịt bằng motor bước, nâng cao trải nghiệm âm thanh khi may, hiệu quả trùng mũi nâng chân vịt. Tăng lực xoắn của motor trục chính, nâng cao sức may của vải; cải tiến cơ cấu nhíp giữ chỉ, nâng cao tỷ lệ đường chỉ may; tối ưu hóa trụ kim và tay biên, giảm rung và tiếng ồn; thêm chức năng nâng nhẹ kim khi khởi động hộp điện, giảm tỷ lệ đứt chỉ

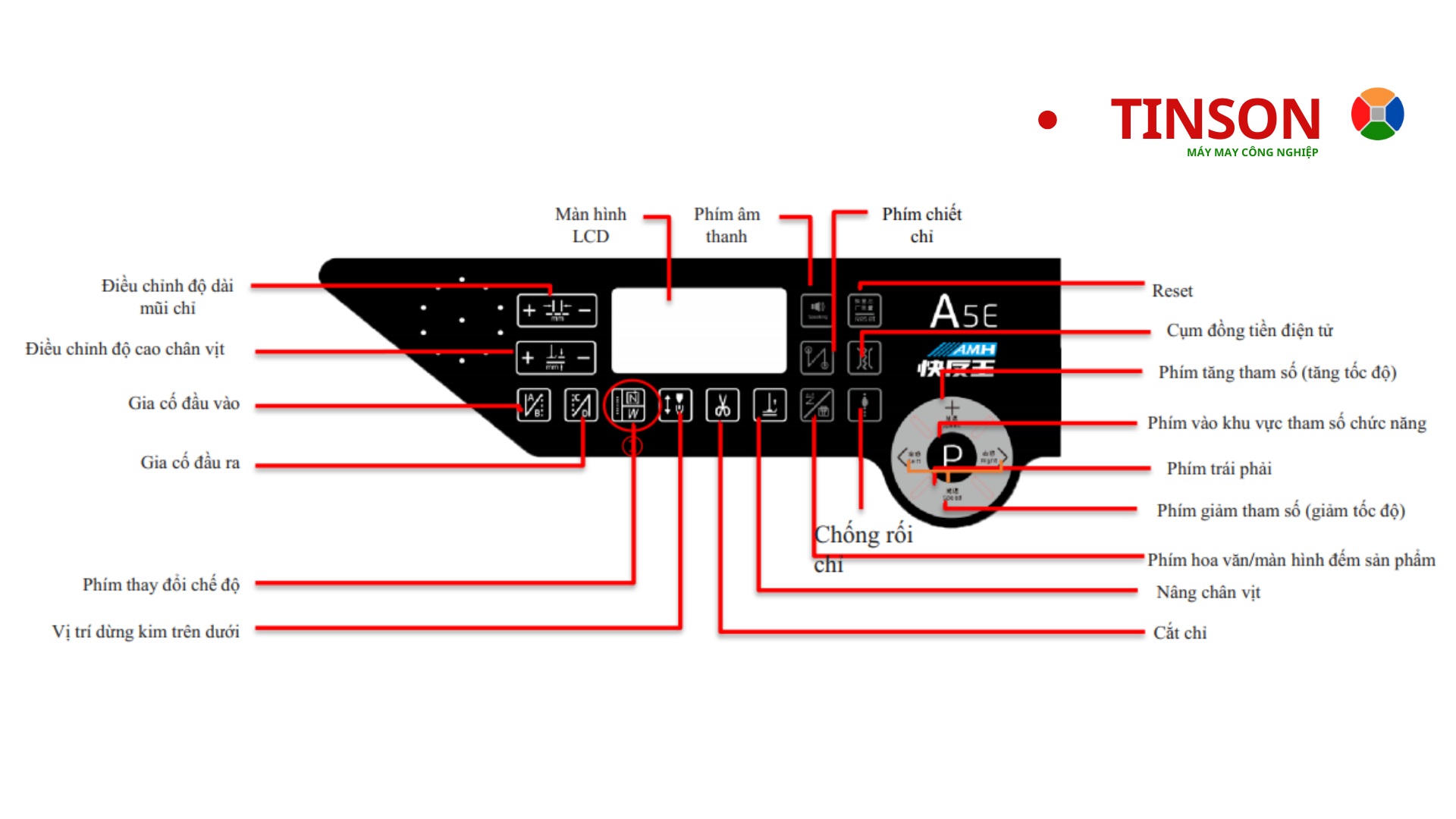

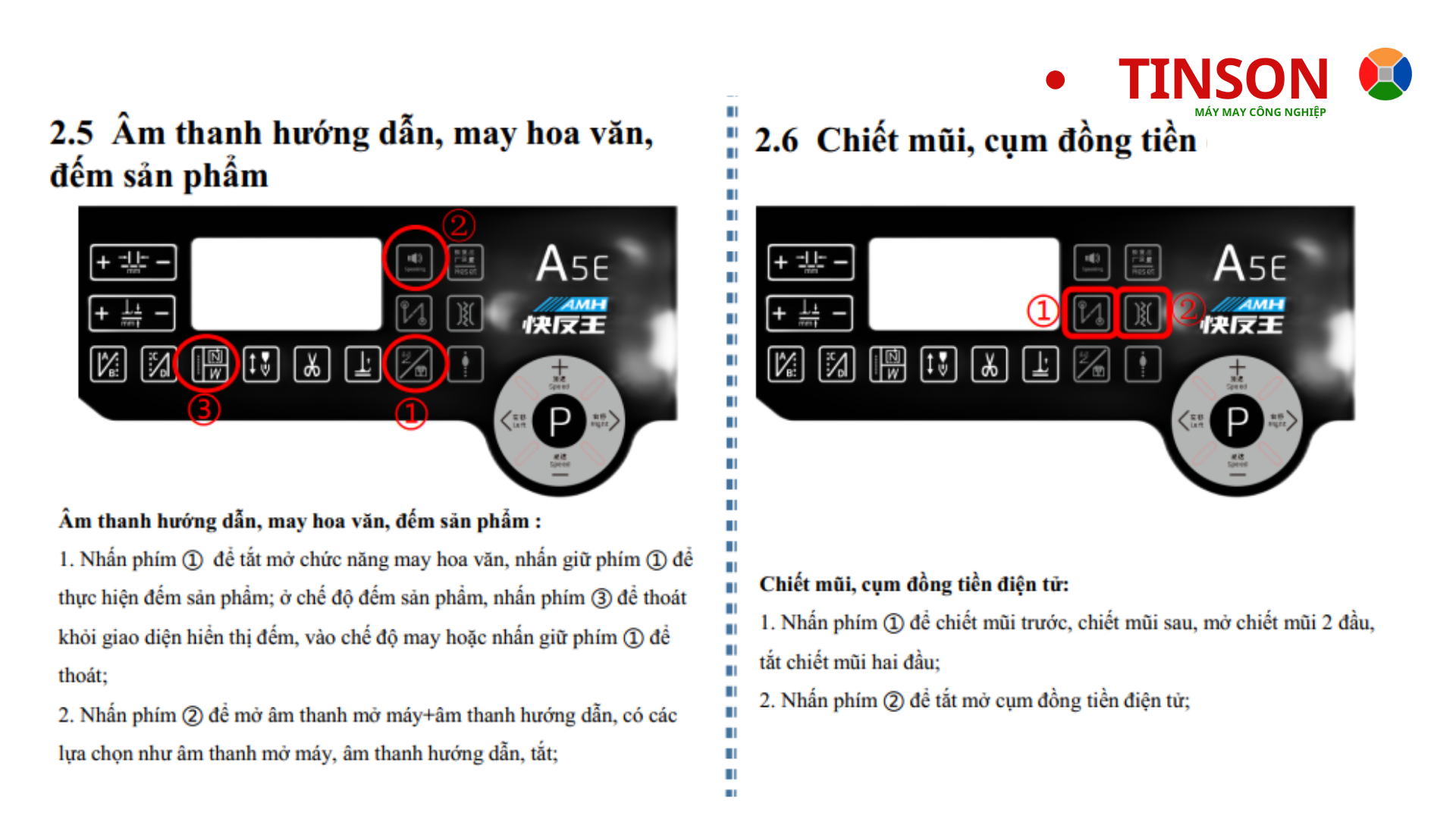

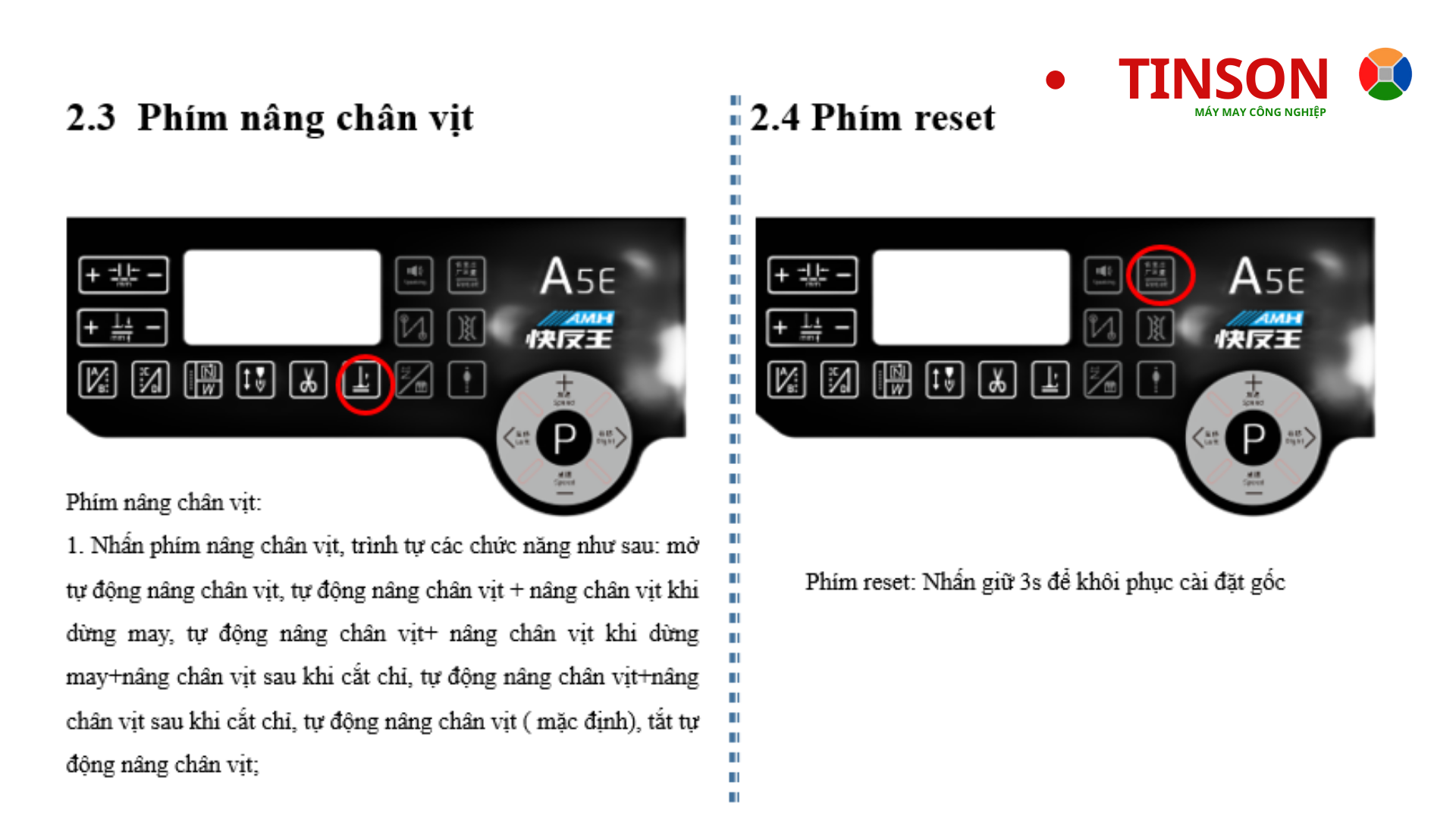

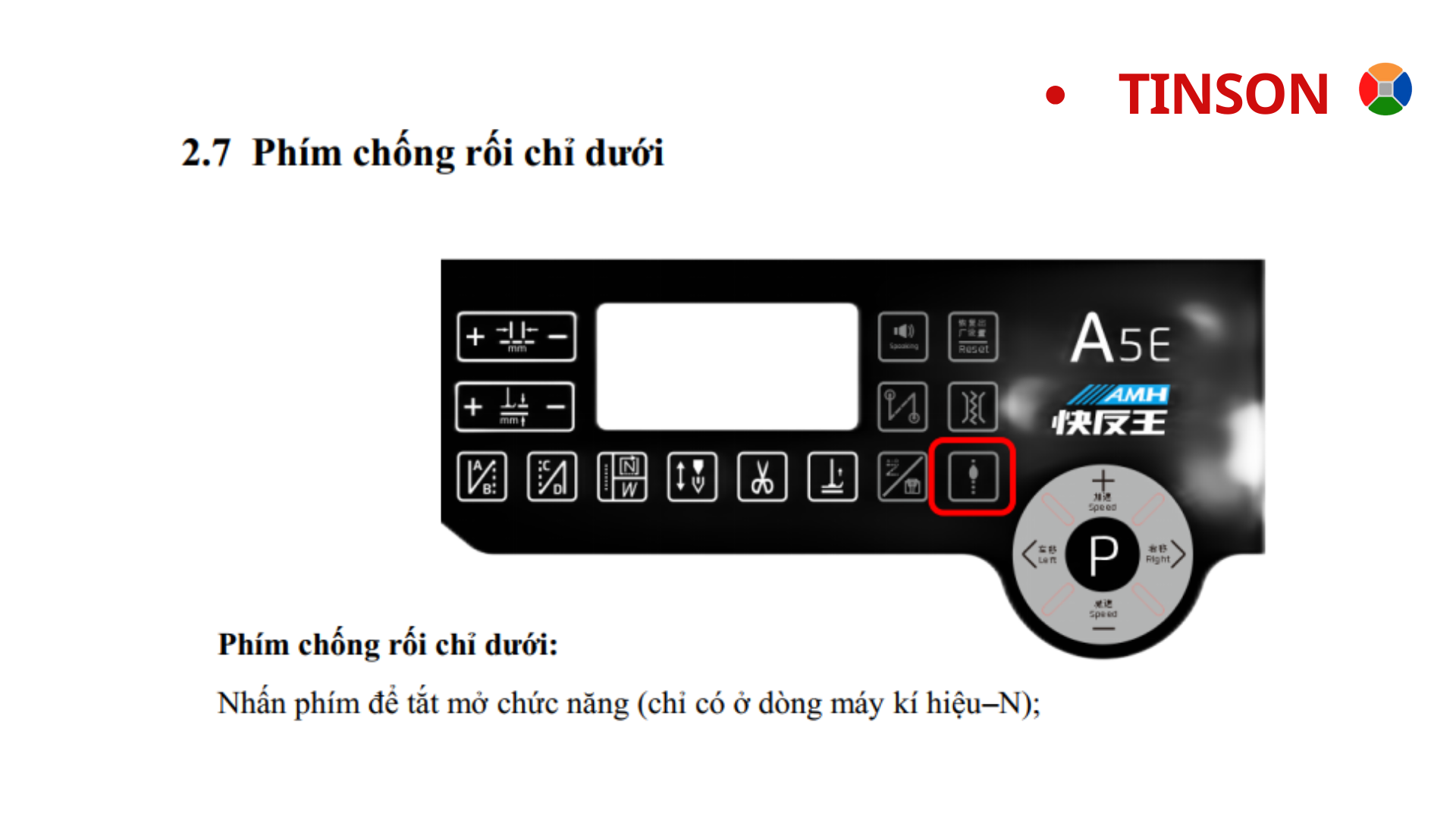

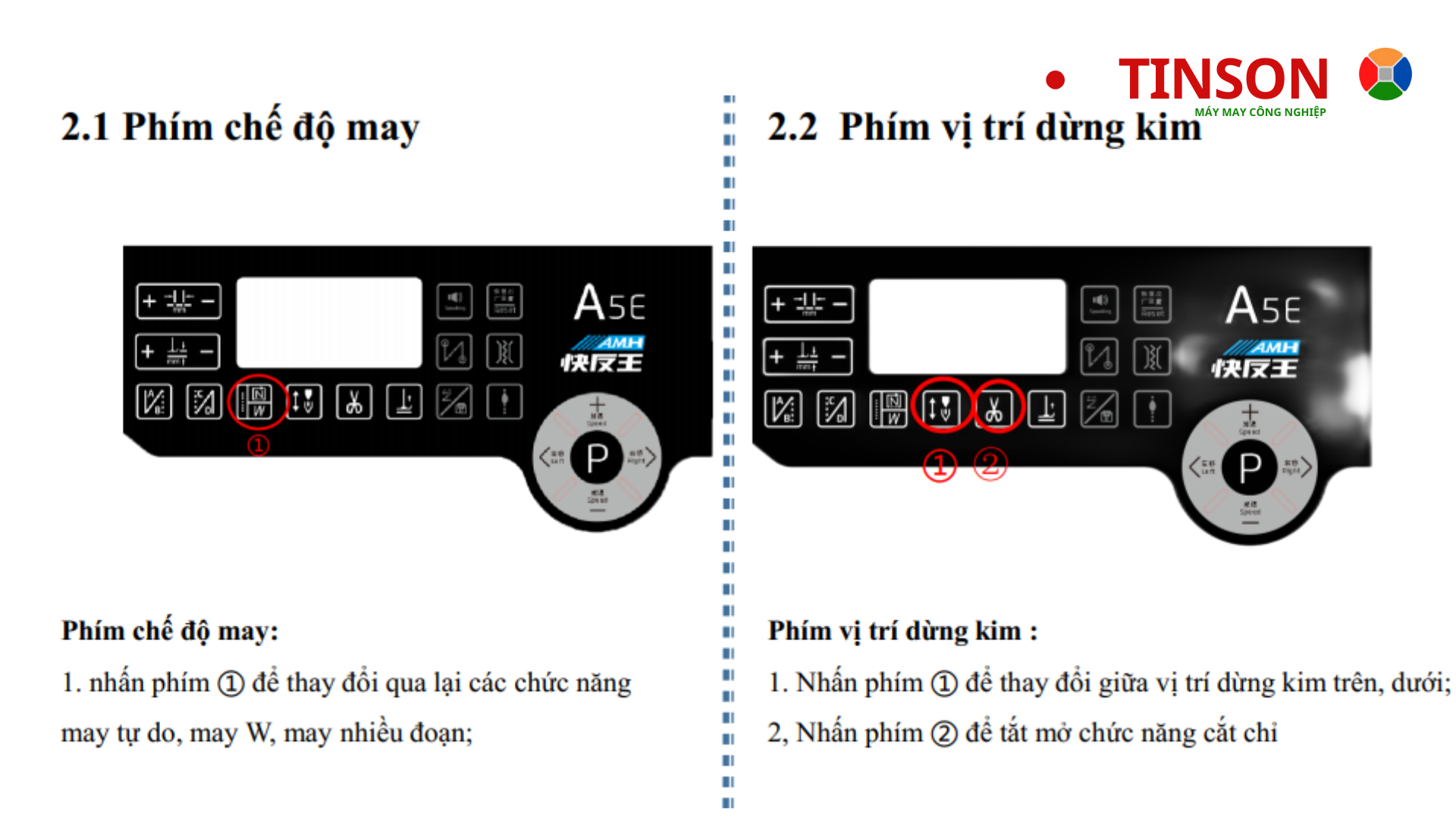

Các phím thao tác của máy A5E- Máy may 1 kim điện tử



Các lỗi thường gặp và ký hiệu lỗi trên máy

  Nếu hệ thống báo lỗi hoặc cảnh báo, vui lòng kiểm tra theo các bước sau:

1. Đầu tiên xác nhận xem dây kết nối của máy có được kết nối tốt không

2. Xác nhận xem hộp điện và đầu máy có phải cùng 1 đời không

3. Xác nhận xem khôi phục cài đặt gốc có đúng không.

Mã lỗi

Tên lỗi

Cách giải quyết

Err-01

Phần cứng motor trục chính quá tải

1. Tắt nguồn hệ thống, rồi bật lại nguồn sau 30s.

2. Kiểm tra đầu dò động cơ trục chính, hộp điện có bị hỏng hay không và thay thế kịp thời nếu có.

3. Quay số 0906800270.

Err-03

Hệ thống thiếu điện áp

Ngắt kết nối nguồn điện của bộ điều khiển và kiểm tra xem điện áp nguồn đầu vào có thấp hơn 176V hay không. Nếu điện áp nguồn thấp hơn 176V, vui lòng khởi động lại bộ điều khiển sau khi điện áp trở lại bình thường. Nếu điện áp trở lại bình thường, bộ điều khiển khởi động vẫn không thể hoạt động bình thường. Vui lòng liên hệ với Máy May Tín Sơn 0906800270 để được bảo hành và sửa chữa.

Err-04

Khi dừng may quá áp

Ngắt kết nối nguồn điện của bộ điều khiển và kiểm tra xem điện áp nguồn điện đầu vào có cao hơn 264V hay không. Nếu điện áp nguồn cao hơn 264V, vui lòng khởi động lại bộ điều khiển sau khi điện áp trở lại bình thường. Nếu điện áp trở lại bình thường, bộ điều khiển khởi động vẫn không thể hoạt động bình thường. Vui lòng liên hệ với Máy May Tín Sơn 0906800270 để được bảo hành và sửa chữa.

Err-05

Khi vận hành quá áp

Ngắt kết nối nguồn điện của bộ điều khiển và kiểm tra xem điện áp nguồn điện đầu vào có cao hơn 264V hay không. Nếu điện áp nguồn cao hơn 264V, vui lòng khởi động lại bộ điều khiển sau khi điện áp trở lại bình thường. Nếu điện áp trở lại bình thường, bộ điều khiển khởi động vẫn không thể hoạt động bình thường. Vui lòng liên hệ với Máy May Tín Sơn 0906800270 để được bảo hành và sửa chữa.

Err-06

Lỗi cục hút công năng

1. Tắt nguồn hệ thống, kiểm tra cục hút đã được kết nối đúng chưa, có bị lỏng hay hư hỏng không và thay thế kịp thời.

2. Rút phích cắm của cục hút trên hộp điện để kiểm tra xem hộp điện có bình thường không, nếu hộp điện hoạt động bình thường, vui lòng kiểm tra xem các cục hút của từng mạch có bị hỏng không.

3. Nếu khởi động lại hệ thống sau khi khắc phục sự cố vẫn không thành công, vui lòng liên hệ với Máy May Tín Sơn 0906800270 để được bảo hành và sửa chữa.

Err-07

Kiểm tra dòng điện của motor trục chính gặp sự cố

Tắt nguồn của hệ thống, sau 30s bật lại nguồn để xem nó có hoạt động bình thường không. Hãy thử lại nhiều lần, nếu lỗi xảy ra thường xuyên. Vui lòng liên hệ với Máy May Tín Sơn 0906800270 để được bảo hành và sửa chữa.

Err-08

Kẹt motor trục chính

1. Vui lòng kiểm tra xem có vật lạ nào quấn vào đầu máy không, kiểm tra xem đầu chỉ có bị kẹt ở đầu máy không và bánh ly tâm của máy có bị kẹt không.

2. Ngắt kết nối nguồn điện của bộ điều khiển và kiểm tra xem phích cắm đầu vào của nguồn điện động cơ trục chính có bị tắt, lỏng hoặc hư hỏng không.

3. Khởi động lại hệ thống sau khi khắc phục sự cố mà vẫn không thể hoạt động bình thường.Vui lòng liên hệ với Máy May Tín Sơn 0906800270 để được bảo hành và sửa chữa.

Err-10

Lỗi tín hiệu bảng điều khiển

1. Vui lòng kiểm tra xem kết nối giữa bảng điều khiển và bộ điều khiển điện có bị ngắt kết nối, lỏng lẻo hoặc bị hỏng không.

2. Sau khi khắc phục sự cố, khởi động lại hệ thống nếu vẫn không thể hoạt động bình thường. Vui lòng liên hệ với Máy May Tín Sơn 0906800270 để được bảo hành và sửa chữa.

Err-12

Kiểm tra góc bắt đầu của motor chính gặp sự cố

1. Vui lòng vào mục tham số để kiểm tra góc ban đầu của động cơ trục chính.

2. Vui lòng thử lại 2-3 lần sau khi tắt nguồn, nếu vẫn báo lỗi. Vui lòng liên hệ với Máy May Tín Sơn 0906800270 để được bảo hành và sửa chữa.

Err-13

Sự cố điểm gốc motor trục chính

1. Tắt nguồn hệ thống, kiểm tra xem giắc cắm đầu dò của động cơ trục chính có bị lỏng hoặc rơi ra không, khôi phục lại trạng thái bình thường và khởi động lại hệ thống.

2. Thay thế đầu dò động cơ trục chính.

3. Khởi động lại hệ thống sau khi khắc phục sự cố, nếu vẫn không thể hoạt động bình thường, vui lòng liên hệ với Máy May Tín Sơn 0906800270 để được bảo hành và sửa chữa.

Err-14

Lỗi đọc ghi eeprom

Tắt nguồn hệ thống, rồi bật lại nguồn sau 30s. Nếu bộ điều khiển vẫn không thể hoạt động bình thường, vui lòng liên hệ với Máy May Tín Sơn 0906800270 để được bảo hành và sửa chữa.

Err-15

Bảo vệ motor chính chạy quá tốc độ

Err-16

Motor chính quay ngược

Err-17

Bảng điều khiển đọc ghi tham số gặp sự cố

Err-18

Motor chính quá tải

Kiểm tra xem động cơ trục chính có bị kẹt không, nếu không kẹt, vui lòng liên hệ với Máy May Tín Sơn 0906800270 để được bảo hành và sửa chữa.

Err-19

Loại motor không tương thích

Tắt nguồn hệ thống, rồi bật lại nguồn sau 30s. Nếu bộ điều khiển vẫn không thể hoạt động bình thường, vui lòng liên hệ với Máy May Tín Sơn 0906800270 để được bảo hành và sửa chữa.

Err-20

Bộ điều tốc bất thường

1. Vui lòng kiểm tra xem dây kết nối của bộ điều khiển tốc độ bàn đạp có bị ngắt kết nối hay bị lỏng hay bộ điều khiển tốc độ bàn đạp có bị hỏng hay không.

2. Khởi động lại hệ thống sau khi khắc phục sự cố mà vẫn không thể hoạt động bình thường. Vui lòng liên hệ với Máy May Tín Sơn 0906800270 để được bảo hành và sửa chữa.

Err-21

Quá dòng phần cứng motor bước lại mũi

1. Tắt nguồn hệ thống, rồi bật lại nguồn sau 30s.

2. Kiểm tra motor bước lại mũi, răng cưa có bị kẹt không, sau khi trở lại trạng thái bình thường, hãy khởi động lại hệ thống.

3. Nếu việc khởi động lại hệ thống sau khi khắc phục sự cố vẫn không hoạt động bình thường, vui lòng liên hệ với Máy May Tín Sơn 0906800270 để được bảo hành và sửa chữa.

Err-22

Quá dòng phần mềm motor bước lại mũi

1. Tắt nguồn hệ thống, rồi bật lại nguồn sau 30s.

2. Kiểm tra motor bước lại mũi, răng cưa có bị kẹt không, sau khi trở lại trạng thái bình thường, hãy khởi động lại hệ thống.

3. Sau khi khắc phục sự cố, hãy khởi động lại hệ thống nếu vẫn không thể hoạt động bình thường.Vui lòng liên hệ với Máy May Tín Sơn 0906800270 để được bảo hành và sửa chữa.

Err-23

Kiểm tra mạch điện motor bước lại mũi bất thường

Tắt nguồn hệ thống, rồi bật lại nguồn sau 30s. Nếu bộ điều khiển vẫn không thể hoạt động bình thường, vui lòng liên hệ với Máy May Tín Sơn 0906800270 để được bảo hành và sửa chữa.

Err-24

Kẹt motor bước lại mũi

1. Tắt nguồn hệ thống, rồi bật lại nguồn sau 30s.

2. Kiểm tra motor bước lại mũi, răng cưa có bị kẹt không, sau khi trở lại trạng thái bình thường, hãy khởi động lại hệ thống.

3. Kiểm tra đầu dò motor bước lại mũi và hộp điện có bị hỏng hay không và thay thế chúng kịp thời nếu có.

4. Sau khi khắc phục sự cố, hãy khởi động lại hệ thống nếu hệ thống vẫn không thể hoạt động bình thường.Vui lòng liên hệ với Máy May Tín Sơn 0906800270 để được bảo hành và sửa chữa.

Err-28

Điểm gốc của motor bước lại mũi gặp sự cố

1. Kiểm tra motor bước lại mũi, răng cưa có bị kẹt không, sau khi trở lại trạng thái bình thường, hãy khởi động lại hệ thống.

2. Kiểm tra đầu dò motor bước lại mũi có bị hỏng hay không và thay thế kịp thời nếu có.

3. Sau khi khắc phục sự cố, hãy khởi động lại hệ thống nếu vẫn không thể hoạt động bình thường. Vui lòng liên hệ với Máy May Tín Sơn 0906800270 để được bảo hành và sửa chữa.

Err-29

Tín hiệu tấm phim AB của motor bước bất thường

1. Kiểm tra motor bước lại mũi, răng cưa có bị kẹt không, sau khi trở lại trạng thái bình thường, hãy khởi động lại hệ thống.

2. Kiểm tra đầu dò motor bước lại mũi có bị hỏng hay không và thay thế kịp thời nếu có. 3. Sau khi khắc phục sự cố, hãy khởi động lại hệ thống nếu vẫn không thể hoạt động bình thường. Vui lòng liên hệ với Máy May Tín Sơn 0906800270 để được bảo hành và sửa chữa.

Err-30

Cảnh báo có mật khẩu khóa máy dừng máy

Khi đạt đến thời gian sử dụng nhất định, nếu muốn tiếp tục sử dụng, vui lòng liên hệ với Máy May Tín Sơn 0906800270 để được bảo hành và sửa chữa.



Bảng cảnh báo an toàn

Ý nghĩa của mã

Cách giải quyết

A-UP

Công tắc cảnh báo nghiêng đầu máy

Đặt thẳng đầu máy, đặt lại công tắc cảnh báo nghiêng

ALR-1

Cảnh báo đoản mạch nút ấn trên đầu máy

Tắt nguồn điện, thay nút đèn ở đầu máy

ALR-2

Cảnh báo đếm đủ số mũi

Ấn P để hủy cảnh báo

ALR-3

Cảnh báo đếm đủ số mảnh

Ấn P để hủy cảnh báo
